單組分強(qiáng)聚合物加固砂漿是一種既具有高分子材料的粘接性，又具有無機(jī)材料耐久性的新型混凝土修補(bǔ)加固砂漿。具有抗壓強(qiáng)度高，固化迅速，粘接性能好；有很好的保水性能和抗裂性、高耐堿性、耐紫外線；操作簡(jiǎn)便，可潮濕基層施工，健康環(huán)保。
應(yīng)用范圍

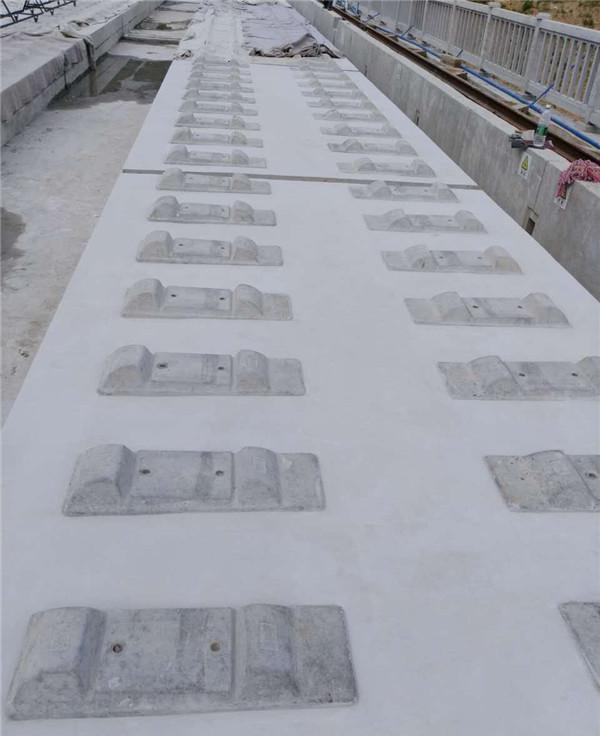

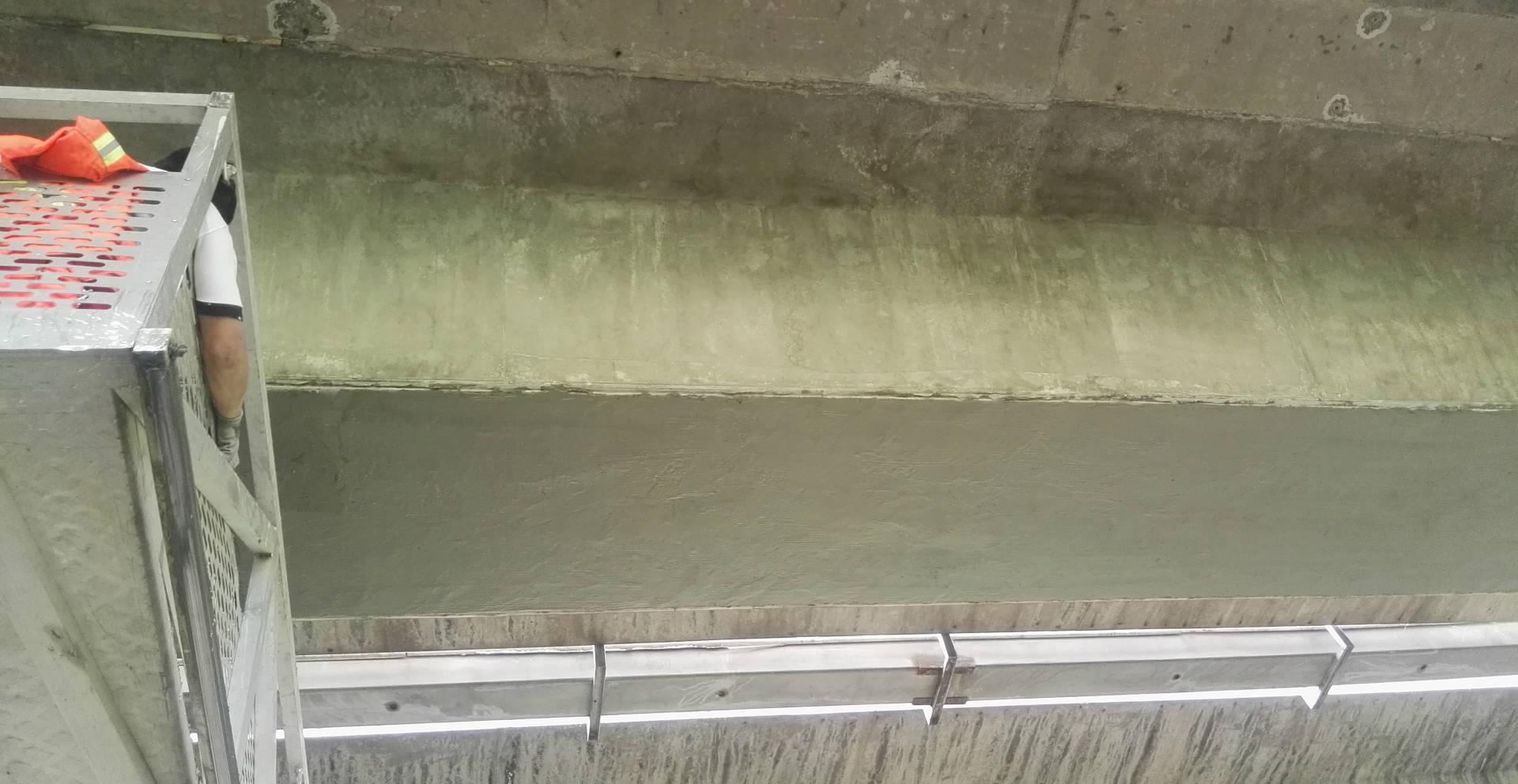

該產(chǎn)品廣泛應(yīng)用于建筑、橋梁、隧道、大壩等混凝土結(jié)構(gòu)維修加固、破損等病害修復(fù)、蜂窩麻面等缺陷修補(bǔ)工程。
產(chǎn)品特點(diǎn)
具有抗壓、抗折、粘接強(qiáng)度高，抗?jié)B性能好，收縮率低，抗凍性能優(yōu)良，耐老化，施工方便等特點(diǎn)。
性能指標(biāo)JG/T 289-2010《混凝土結(jié)構(gòu)加固用聚合物砂漿》
序號(hào) | 項(xiàng)目 | 性能指標(biāo) | |
1 | 凝結(jié)時(shí)間 | 初凝（min） | ≥45 |
終凝(h) | ≤24 | ||
2 | 抗壓強(qiáng)度（Mpa） | 7d | ≥40 |
28d | ≥75 | ||
3 | 抗折強(qiáng)度（Mpa） | 7d | ≥8 |
28d | ≥12 | ||
4 | 粘結(jié)強(qiáng)度（Mpa） | 14d | ≥1.2 |
5 | 抗?jié)B壓力（Mpa） | 28d | ≥2.5 |
6 | 收縮率（%） | 28d | ≤0.1 |
7 | 抗凍性能（%） | 強(qiáng)度損失率 | ≤25 |
質(zhì)量損失率 | ≤5 | ||
使用方法
1.施工前應(yīng)確?；谋砻婷軐?shí)、干凈、濕潤(rùn)。
2.推薦水料比（質(zhì)量比）為13-14:100，用水量不得超過推薦用水量高限，且施工中不得隨意加水。
3.宜采用強(qiáng)制式機(jī)械拌合，拌合時(shí)間不得少于3min。拌合物必須在30min內(nèi)使用完成。

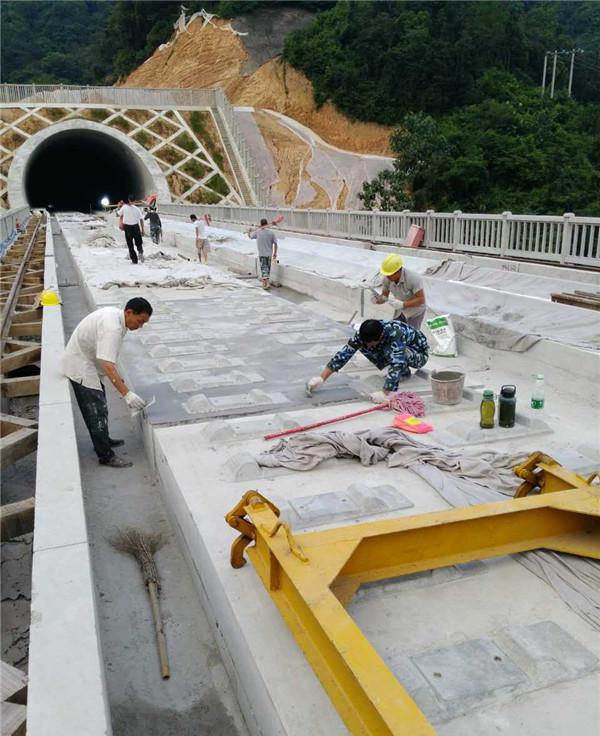

4.應(yīng)根據(jù)工程具體情況選擇采用機(jī)械噴涂法或人工刮涂法。施工厚度較厚時(shí)應(yīng)分層施工，單層厚度一般不大于15mm，后一層施工應(yīng)在前一層初硬后進(jìn)行。最后一層應(yīng)進(jìn)行找平、壓光。
5.施工完成后，應(yīng)立即用塑料薄膜覆蓋，防止水分過快流失。8h后開始保水養(yǎng)生7d以上。
6.施工環(huán)境溫度為5-35℃。
包裝貯存
1.該產(chǎn)品采用覆膜編織袋包裝，包裝規(guī)格為：25kg/袋、50kg/袋。
2.該產(chǎn)品貯存于通風(fēng)、干燥庫房?jī)?nèi)，防止暴曬、雨淋和受潮，儲(chǔ)存期為6個(gè)月。
網(wǎng)友評(píng)價(jià) 共0條 [查看全部]
