高強(qiáng)聚合物砂漿
高強(qiáng)聚合物砂漿用于混凝土大面積剝落或破損等修復(fù)及鋼筋外露或保護(hù)層厚度不足等修補(bǔ)，具有抗壓、抗折、粘結(jié)強(qiáng)度高，抗?jié)B性能好，收縮率低，抗凍性能優(yōu)良等特點(diǎn)。
一、產(chǎn)品用途

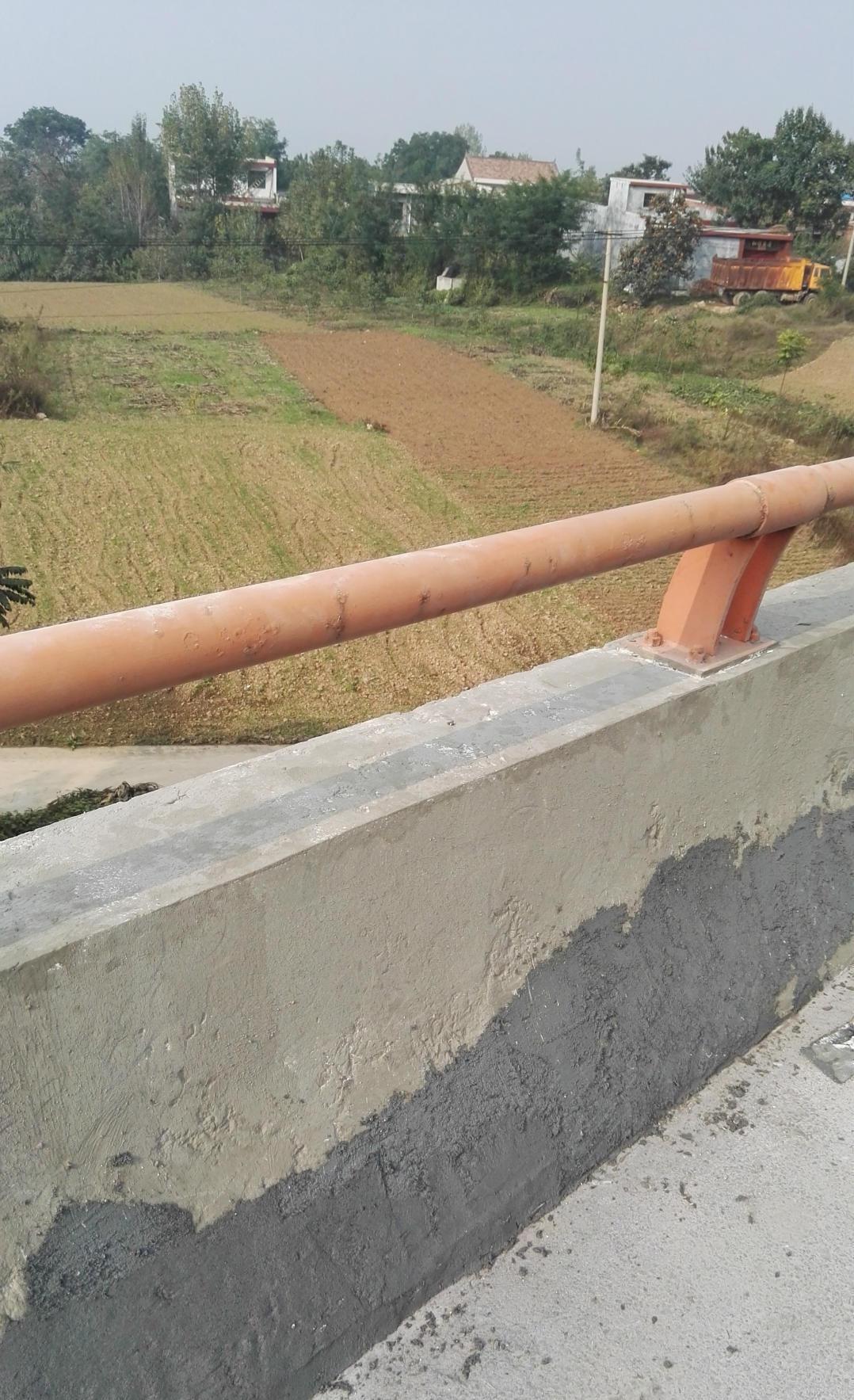

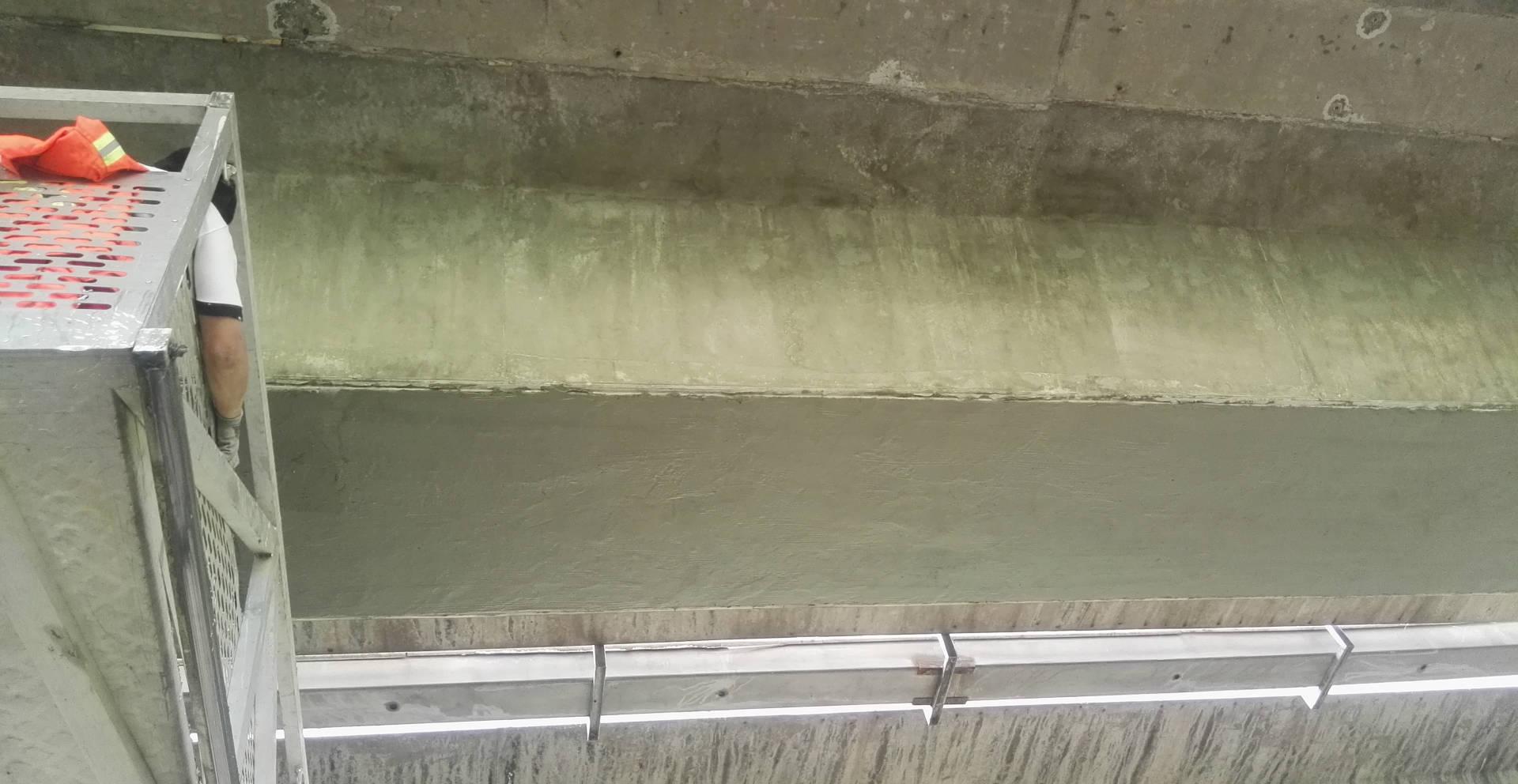

高強(qiáng)聚合物砂漿適用于鋼絲繩網(wǎng)片（鋼絞線、鋼筋網(wǎng)片）-聚合物砂漿外加層加固，混凝土表面裂縫、剝落、破損等病害修復(fù)，混凝土結(jié)構(gòu)露筋、蜂窩、麻面、孔洞、保護(hù)層不足等缺陷修補(bǔ)等，廣泛應(yīng)用于建筑、橋梁、大壩等混凝土結(jié)構(gòu)維修加固工程中。
二、產(chǎn)品特點(diǎn)
該產(chǎn)品具有抗壓、抗折、粘接強(qiáng)度高，抗?jié)B性能好，收縮率低，抗凍性能優(yōu)良，耐老化，便于施工等優(yōu)異性能。
三、技術(shù)指標(biāo)
項(xiàng)目 | 性能指標(biāo) | |
凝結(jié)時(shí)間 | 初凝（min） | ≥45 |
終凝（h） | ≤24 | |
抗壓強(qiáng)度（MPa） | 7d | ≥40 |
28d | ≥75 | |
抗折強(qiáng)度（MPa） | 7d | ≥8.0 |
28d | ≥12 | |
粘結(jié)強(qiáng)度（MPa） | 14d | ≥1.2 |
抗?jié)B壓力（MPa） | 28d | ≥2.5 |
收縮率（%） | 28d | ≤0.10 |
抗凍性能 | 強(qiáng)度損失率（%） | ≤25 |
質(zhì)量損失率（%） | ≤5 | |
四、施工方法及用量
該產(chǎn)品為干粉料，直接加水拌合后使用，通常情況下，水料質(zhì)量比為13～14：100。
應(yīng)注意事項(xiàng)如下：
1、施工前應(yīng)把基材表面清理干凈，充分濕潤(rùn)表干后涂刷界面膠（劑）。
2、拌合用水量不得超過推薦用水量高限，且施工中不得隨意加水。
3、應(yīng)采用機(jī)械拌合，拌合時(shí)間不得少于3min。
4、應(yīng)根據(jù)工程具體情況選擇采用機(jī)械噴涂法或人工刮涂法。配好的漿料應(yīng)保證在30min內(nèi)用完。
5、機(jī)械噴涂施工時(shí)，單層厚度一般不大于15mm，后一層施工應(yīng)在前一層初硬后進(jìn)行。最后一層應(yīng)進(jìn)行找平、壓光。
6、施工完成后，應(yīng)立即用塑料薄膜覆蓋，防止水分流失。8h后開始保水養(yǎng)生7d以上。
7、施工環(huán)境溫度宜為10℃～35℃。
要求基層無油脂、浮沉、松散物等，找補(bǔ)基層磕碰、缺陷、孔洞、裂縫等。
初凝后未用完的料嚴(yán)禁加水?dāng)嚢枥^續(xù)使用
4.3.7產(chǎn)品包裝與儲(chǔ)存
1．該產(chǎn)品采用覆膜編織袋包裝，包裝規(guī)格為：25kg/袋。
2．該產(chǎn)品應(yīng)保存于通風(fēng)、干燥的庫(kù)房?jī)?nèi)，防止暴曬、雨淋和受潮。該產(chǎn)品貯存期為6個(gè)月。
網(wǎng)友評(píng)價(jià) 共0條 [查看全部]
