西安灰砂磚廠家/西安灰砂磚批發(fā)/西安灰砂磚價格/西安蒸壓灰砂磚直銷
蒸壓灰砂磚是以石灰、砂為主要原料制成的建筑用磚頭。
材料性質(zhì)

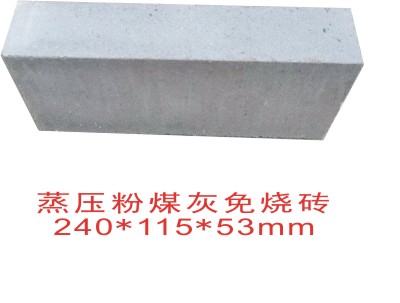

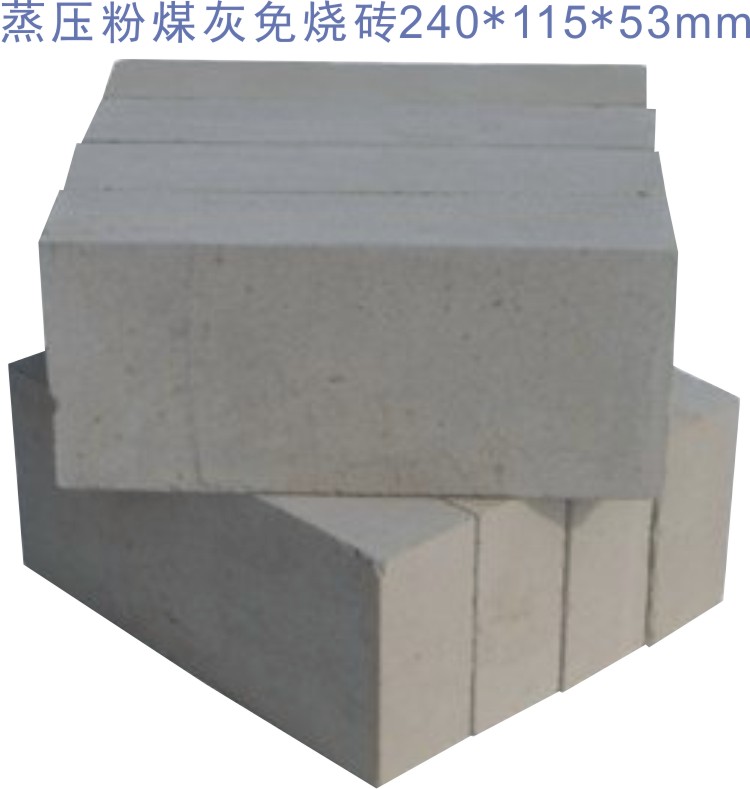

蒸壓灰砂磚和蒸壓粉煤灰磚是以粉煤灰或其他礦渣或灰砂為原料，添加石灰、石膏以及骨料，經(jīng)胚料制備、壓制成型、高效蒸汽養(yǎng)護(hù)等工藝制成。蒸壓磚成套設(shè)備包括:攪拌機、消化機、蒸壓磚機、輪碾機、蒸壓釜等主蒸壓磚機設(shè)備要設(shè)備，及箱式給料機、螺旋輸送機、爬斗、骨料稱、膠帶輸送機、養(yǎng)護(hù)小車、擺渡車等輔助設(shè)備。蒸壓磚的抗凍性、耐蝕性、抗壓強度等多項性能都優(yōu)于實心黏土磚的人工石材。磚的規(guī)格尺寸與普通實心粘土磚完全一致，為240mm x 115mm x 53mm，所以用蒸壓磚可以直接代替實心粘土磚。是國家大力發(fā)展、應(yīng)用的新型墻體材料。
蒸壓灰砂磚的主要材料是砂(約占90%)和石灰(接近10%)，以及一些配色原料，經(jīng)過坯料制備、壓制成型、蒸壓養(yǎng)護(hù)三個階段制成。磚體有實心和空心兩種。
生產(chǎn)方法
蒸壓灰砂磚的主要材料是砂(約占90%)和石灰(接近10%)，以及一些配色原料，經(jīng)過坯料制備、壓制成型、蒸壓養(yǎng)護(hù)三個階段制成。磚體有實心和空心兩種。
用途
蒸壓灰砂磚作為樓房建筑的材料，約在2001年起大量采用，但由于使用蒸壓灰砂的建筑容易出現(xiàn)墻體裂縫，2011年開始中國國內(nèi)部分地區(qū)已經(jīng)禁用。
性能應(yīng)用
蒸壓灰砂磚的原料主要為砂，推廣蒸壓灰砂磚取代粘土磚對減少環(huán)境污染，保護(hù)耕地，改善建筑功能有積極作用。對蒸壓灰砂磚的性能進(jìn)行分析、研究，對蒸壓灰砂磚應(yīng)用中存在的問題進(jìn)行探討，并提出了設(shè)計和施工中應(yīng)采取的技術(shù)措施。
蒸壓灰砂磚是以砂、石灰為主要原料，經(jīng)坯料制備，壓制成型、蒸壓養(yǎng)護(hù)而成的實心磚，簡稱灰砂磚，測試結(jié)果證明，蒸壓灰砂磚，既具有良好的耐久性能，又具有較高的墻體強度。
耐久性
①抗凍性:是指磚抵抗反復(fù)凍融作用的能力。蒸壓灰砂磚如果按規(guī)定生產(chǎn)達(dá)到產(chǎn)品標(biāo)準(zhǔn)要求時，能夠經(jīng)受抗凍性試驗，蒸壓灰砂磚的抗凍性與其自身強度有關(guān)，強度高者抗凍性好。
②耐水性:包括干濕循環(huán)作用后和長期浸泡水中時其強度的變化，經(jīng)干濕循環(huán)作用或長期在水中蒸壓灰砂磚的抗壓強度均有所增長。
③吸水性:與燒結(jié)普通磚相比，其吸水速度與燒結(jié)普通磚相近。
④自然條件下強度變化:蒸壓灰砂磚是在高溫、蒸壓下進(jìn)行反應(yīng)形成的。水化反應(yīng)比較充分，因此具有穩(wěn)定的強度和性能。在大氣中出釜，前期強度有較多增長，以后不再提高，保持穩(wěn)定。在潮濕環(huán)境和水中長期浸泡，強度亦會增強。
⑤耐高溫性:蒸壓灰砂磚不能長期受熱200℃以上，200℃以下，強度基本沒有影響。
⑥耐化學(xué)腐蝕性:MU15以上的灰砂磚在酸堿溶液中浸泡強度變化不大。
根據(jù)分析，蒸壓灰砂磚雖然可用于工業(yè)與民用建筑的墻體和基礎(chǔ)，但用于基礎(chǔ)及其他建筑部位時，其強度必須為MU15和MU15以上。不得用于長期受熱200℃以上，受急熱急冷和有酸性介質(zhì)侵蝕的建筑部位。蒸壓灰砂磚在地面以下或防潮層以下砌筑，所用材料的最低強度等級與普通燒結(jié)磚相同。
強度
根據(jù)GB50003-2011《砌體結(jié)構(gòu)設(shè)計規(guī)范》可以看出，蒸壓灰砂磚的抗壓強度設(shè)計值與燒結(jié)普通磚的抗壓強度設(shè)計值相同，不同點是蒸壓灰砂磚的強度等級沒有C30;當(dāng)跨度不小于7.5m的梁下灰砂磚砌體調(diào)整系數(shù)取0.9，這與燒結(jié)普通磚有區(qū)別，在施工質(zhì)量控制等級為B級時，GB50003-2011給出了蒸壓灰砂磚的抗剪強度設(shè)計值與燒結(jié)普通磚的抗剪強度設(shè)計值，不難看出蒸壓灰砂磚砌的抗剪強度為燒結(jié)普通磚的0.7倍。
收縮性
由GB50003-2011可以看出，蒸壓灰砂磚的收縮率、線膨脹系數(shù)要大于燒結(jié)普通磚砌體(見下表)
|
砌體的線膨脹系數(shù)和收縮率 |
||
|
項目 |
線膨脹系數(shù)/(×10-6/℃) |
收縮率/(mm/m) |
|
燒結(jié)普通磚 |
5 |
0.1 |
|
灰砂磚 |
8 |
0.2 |
蒸壓灰砂磚出釜以后由于溫度、濕度降低和碳化作用，在使用過程中總的趨勢是體積發(fā)生收縮。其收縮變化規(guī)律是:出釜后的最初3天內(nèi)收縮最大，平均每天收縮值為0.019mm/m;3~30天平均每天的收縮值為0.005mm/m;30天以后平均每天的收縮值為0.003mm/m;大約在60天后，平均每天的收縮值小于0.001mm/m，直至穩(wěn)定。
在不同地區(qū)使用時，由于溫度、濕度不同，同樣的蒸壓灰砂磚其平衡的收縮值不同。同時在溫度、濕度變化后體積仍然要變化。
與燒結(jié)普通磚砌體比較，蒸壓灰砂磚砌體的收縮值要大得多。而且影響因素，變化規(guī)律都不相同，這點在應(yīng)用時應(yīng)特別加以注意。
網(wǎng)友評價 共0條 [查看全部]
