普通硅酸鹽水泥PO42.5袋裝
普通硅酸鹽水泥，由硅酸鹽水泥熟料、5%-20%的混合材料及適量石膏磨細(xì)制成的水硬性膠凝材料。具有強度高、水化熱大，抗凍性好、干縮小，耐磨性較好、抗碳化性較好、耐腐蝕性差、不耐高溫的特性。產(chǎn)品有：PO42.5、PO42.5R、PO52.5R,袋裝、散裝。

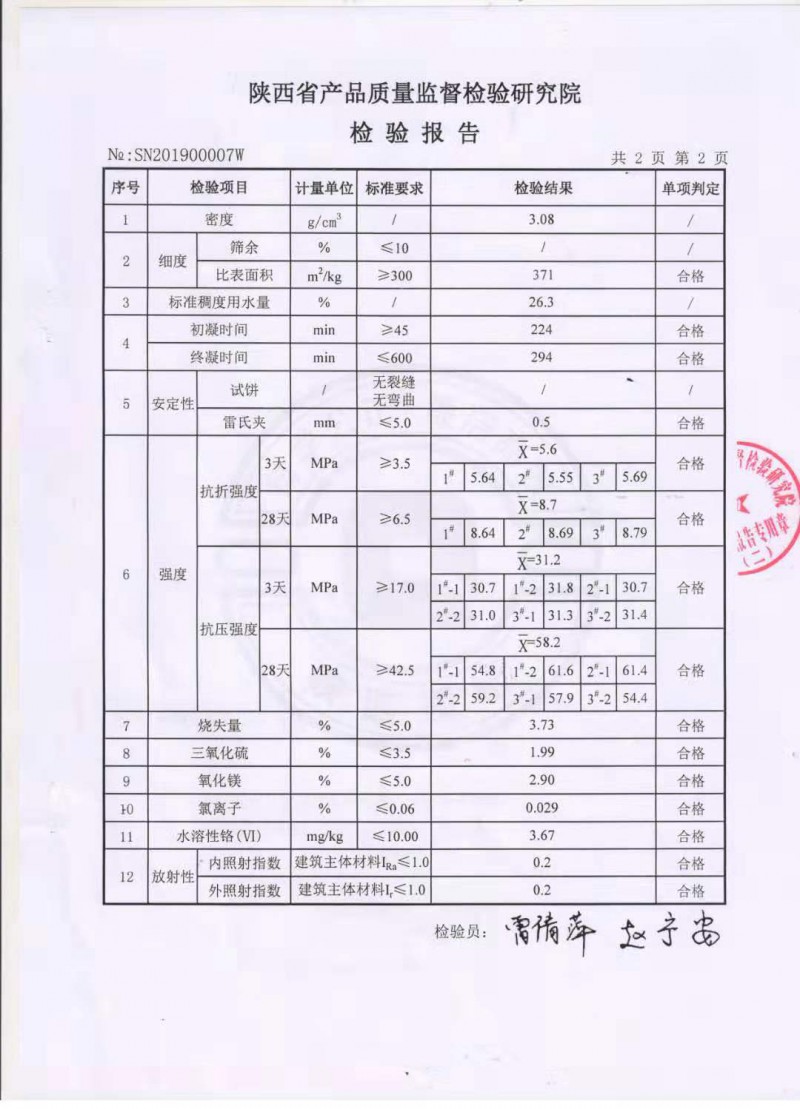

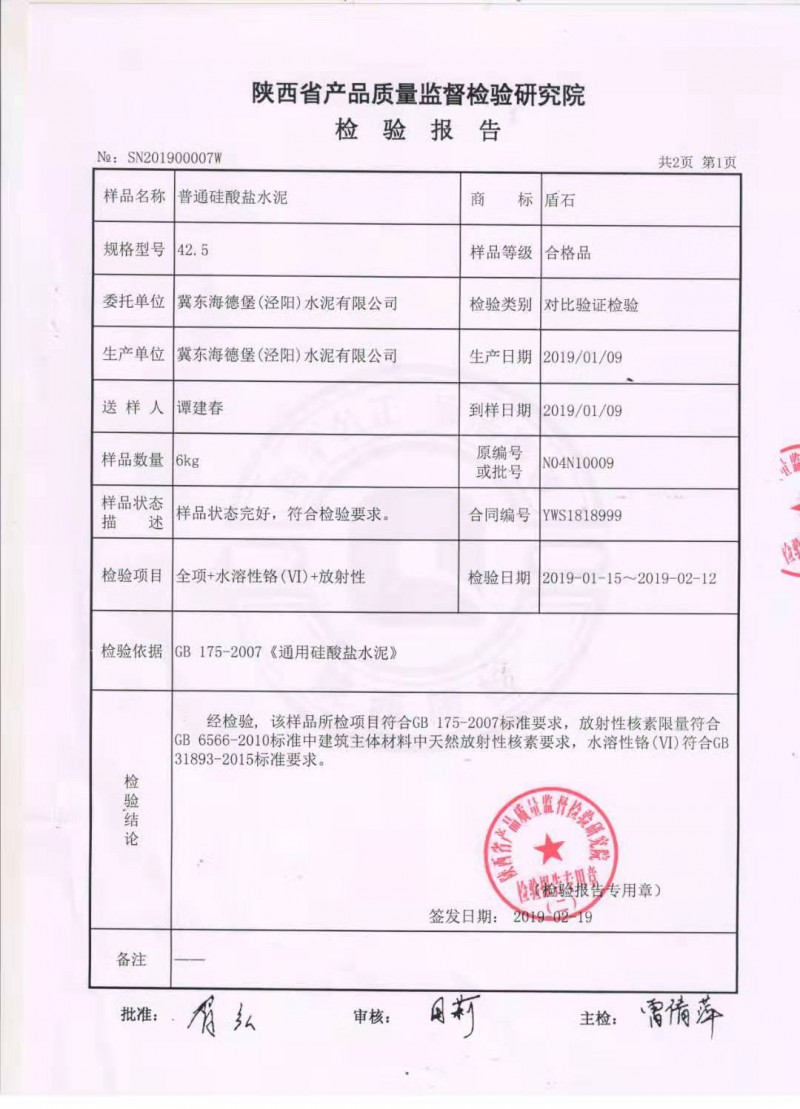

技術(shù)要求：
(1)細(xì)度:篩孔尺寸為80μm的方孔篩的篩余不得超過10%或者45μm方孔篩的篩余不大于30%。
(2)凝結(jié)時間:初凝時間不得早于45分鐘，終凝時間不得遲于10小時。
(3)標(biāo)號:標(biāo)號:根據(jù)3d和28d齡期的抗壓和抗折強度，將普通硅酸鹽水泥劃分為42.5,42.5R,52.5,52.5R四個強度等級。各強度等級各齡期的強度不得低于表4-3中的數(shù)值。
普通硅酸鹽水泥各強度等級各齡期的強度值(GB175-2007)MPa|
強度等級 |
抗壓強度 |
抗折強度 |
||
|
3d |
28d |
3d |
28d |
|
|
42.5 |
≥17.0 |
≥42.5 |
≥3.5 |
≥6.5 |
|
42.5R |
≥22.0 |
≥42.5 |
≥4.0 |
≥6.5 |
|
52.5 |
≥23.0 |
≥52.5 |
≥4.0 |
≥7.0 |
|
52.5R |
≥27.0 |
≥52.5 |
≥5.0 |
≥7.0 |
水泥特性
強度高
普通硅酸鹽水泥水化反應(yīng)速度快，早期和后期強度都高。可用現(xiàn)澆混凝土樓板、梁、柱、預(yù)制混凝土構(gòu)件。也可用于預(yù)應(yīng)力混凝土結(jié)構(gòu)，高強混凝土工程。
水化熱大、抗凍性好
由于普通硅酸鹽水泥水化反應(yīng)速度快，硅酸三鈣和硅酸二鈣的含量高，因此，水化熱較大，有利于冬季施工。但由于水化熱較大，在修建大體積混凝土工程時(一般指長、寬、高均在1m以上，容易在混凝土構(gòu)件內(nèi)部聚集較大的熱量，產(chǎn)生內(nèi)外溫度應(yīng)力差，造成混凝土的破壞，因此，不宜用于大體積的混凝土工程。普通硅酸鹽水泥結(jié)構(gòu)密實，抗凍性好。適合于嚴(yán)寒地區(qū)遭受反復(fù)凍融的工程及抗凍性要求較高的工程，如大壩的溢流面、混凝土路面工程。
干縮小、耐磨性較好
普通硅酸鹽水泥硬化時干縮小，不易產(chǎn)生干縮裂縫?？捎糜诟稍锃h(huán)境工程。由于干縮小，表面不易起粉，因此耐磨性較好，可用于道路工程中。
抗碳化性較好
普通硅酸鹽水泥在水化后，水泥石中含有較多的氫氧化鈣，碳化時水泥的堿度下降少，對鋼筋的保護作用強，可用于空氣中二氧化碳濃度較高的環(huán)境中，如熱處理車間等。
耐腐蝕性差
普通硅酸鹽水泥水化后，含有大量的氫氧化鈣和水化鋁酸鈣，因此，其耐軟水和耐化學(xué)腐蝕性差，不能用于海港工程、抗硫酸鹽工程。
不耐高溫
當(dāng)水泥石處在溫度高于250-300攝氏度時，水泥石中的水化硅酸鈣開始脫水，氫氧化鈣在600攝氏度以上時會分解成氧化鈣和二氧化碳，高溫后的水泥石受潮時，生成的氧化鈣與水作用，體積膨脹，造成水泥石的破壞，因此，普通硅酸鹽水泥不適合于溫度高于250攝氏度的混凝土工程，如工業(yè)窯爐和高溫爐基礎(chǔ)。
網(wǎng)友評價 共0條 [查看全部]
