JGN802改性環(huán)氧樹(shù)脂碳纖維膠
JGN802系列碳纖維膠系甲乙雙組分改性環(huán)氧類膠粘劑，是粘貼碳纖維片材的專用膠，廣泛應(yīng)用于結(jié)構(gòu)加固。
一、產(chǎn)品特點(diǎn)
·底膠具有粘度低、滲透力強(qiáng)，能很好滲入混凝土表面孔隙，與混凝土結(jié)合力強(qiáng)。
·修補(bǔ)膠具有粘度適中，觸變性好，不流淌，便于涂刮、強(qiáng)度高。
·浸漬膠具有良好的浸潤(rùn)性和滲透性，與碳纖維片材形成符合材料具有極強(qiáng)的力學(xué)性能和優(yōu)良的耐久性能。該膠還具有較好的觸變性能和良好的懸掛度，使得垂直面施工時(shí)流淌性較小。
·固化后的膠層物理機(jī)械性能和強(qiáng)韌性能優(yōu)異。
·抗老化、耐介質(zhì)（酸、堿、水）性能好。
·能在室溫固化、不含揮發(fā)性溶劑、無(wú)毒環(huán)保粘結(jié)強(qiáng)度高。
·配膠比例較寬，不同環(huán)境溫度可適量調(diào)整使用方便、便于現(xiàn)場(chǎng)操作。
二、技術(shù)指標(biāo)
GB50728-2011《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》I類A級(jí)膠
|
性能項(xiàng)目 |
性能要求 |
|
|
膠體性能 |
抗拉強(qiáng)度（MPa） |
≥38 |
|
受拉彈性模量（MPa） |
≥2.4×103 |
|
|
伸長(zhǎng)率(%) |
≥1.5 |
|
|
抗彎強(qiáng)度（MPa） |
≥50 |
|
|
且不得呈破裂狀破壞 |
||
|
抗壓強(qiáng)度（MPa） |
≥70 |
|
|
粘結(jié)能力 |
鋼對(duì)鋼拉伸抗剪強(qiáng)度標(biāo)準(zhǔn)值（MPa） |
≥14 |
|
鋼對(duì)鋼粘結(jié)抗拉強(qiáng)度（MPa） |
≥40 |
|
|
鋼對(duì)鋼T沖擊剝離長(zhǎng)度（mm） |
≤20 |
|
|
鋼對(duì)C45混凝土的正拉粘結(jié)強(qiáng)度（MPa） |
≥2.5，且為混凝土內(nèi)聚破壞 |
|
|
不揮發(fā)物含量（固體含量）(%) |
≥99 |
|

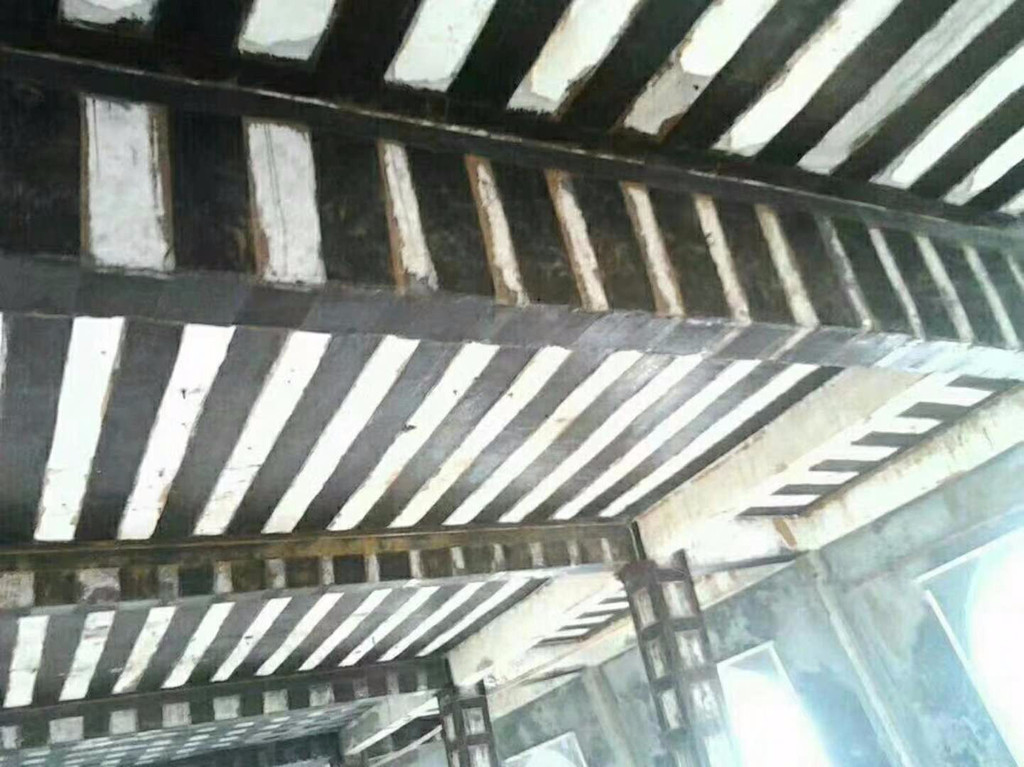

三、應(yīng)用范圍
·用于加固構(gòu)件表面底層涂抹。
·用于加固構(gòu)件表面缺陷的修補(bǔ)、找平。
·用于加固構(gòu)件表面碳纖維、玻璃纖維及其它纖維類片材的浸漬粘貼。
四、施工工藝
·清理基材表面：對(duì)粘接面進(jìn)行打磨去除表面浮漿及松散層,露出新面并用空壓機(jī)吹除粉塵，然后用丙酮除去污物。
·涂刷底膠，根據(jù)比例稱取所需膠量．進(jìn)行充分混合．用滾筒或毛刷將混合好的底膠均勻涂抹于混凝土表面．待底膠表干(通常為2小時(shí))立即進(jìn)行下一步工序施工。
·基面找平，根據(jù)比例稱取所需膠量，進(jìn)行充分混合。將混合好的找平膠用刮刀對(duì)存在缺陷的混凝土構(gòu)件表面進(jìn)修補(bǔ)找平，待膠體固化后， 立即進(jìn)行下一步工序施工。
·粘貼碳纖維片材，按設(shè)計(jì)要求裁剪碳纖維布。根據(jù)比例稱取所需膠量，進(jìn)行充分混合。將混合好的浸漬膠均勻涂抹于所耍粘貼的部位并粘貼碳纖維布。在搭接、拐角處可適當(dāng)多涂些膠。用光滑的滾筒順纖堆方向多次滾壓．?dāng)D除氣泡使JGN802浸漬膠充分浸透碳纖維布．滾壓時(shí)不得損傷碳纖維布．多層粘貼重復(fù)上述步驟．在最后一層碳纖維布的表面均勻涂抹一層浸漬膠。
·參考用量：JGN802改性環(huán)氧樹(shù)脂碳纖維膠：0.6-0.8kg/ m2
·常溫條件：按重量比為：甲∶乙＝3∶1
五、包裝貯存
·本產(chǎn)品采用鐵桶包裝；
·甲組分為：10Kg/桶，乙組分為：10Kg/桶；
·儲(chǔ)存期：12個(gè)月。
網(wǎng)友評(píng)價(jià) 共0條 [查看全部]
