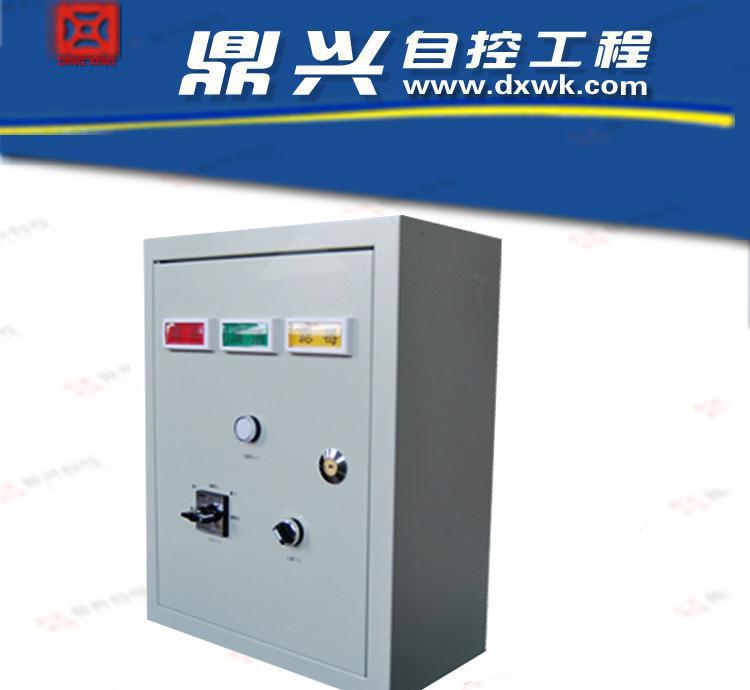

通風方式信號控制箱，人防控制箱，信號控制箱

地下工程（人防）專用裝置，用于戰時工事不同防護

通風方式轉換的指令傳送和報警信號顯示。

二、信號裝置組成

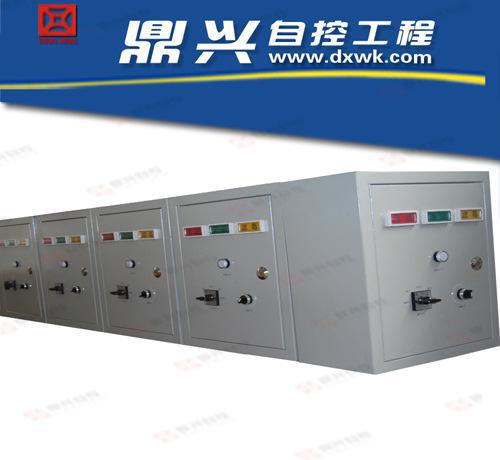

本裝置由指揮端通型信號控制箱和接收端若干信號箱組成，控制箱有6路及12路輸出兩種。

由于指揮端也有一信號輸入，并采用統一信號參數，因此本裝置既可用于單獨工事的通風方式信號系統，

亦可用于人防區片工事群中組成分級信號系統，實現區片戰時統一指揮運行

三、裝置特點

A、具有發訊監視功能，可及時發現信號傳輸故障；

B、具有接收端回復信號，能及時掌握各值班崗位的執行情況；

C、可進行系統自檢和試驗，便于維護管理；

D、通用性強，系統可任意擴展，適用于各種規模的人防工事和區片。

五、外型尺

注：
1、通風方式信號控制箱，一般設在防化通信值班室內。
2、AS1~ASn：通風方式信號指示燈箱，分別高在戰時進風房、排風機房、柴油發電機房、電站控制室、

人員出入口（連通口）最里一道密閉門內側及其他需要設置的地方。數量由單項工程設計決定。
3、圍線框內音響信號按鈕應安裝在主要出入口的第一道防護密閉門外側。音響信號按鈕應具有防護功能。
4、圍線框內的P1~Pn、PG1~PGn、PR1~PRn、PY1~PYn安裝在各通風方式信號箱內。
