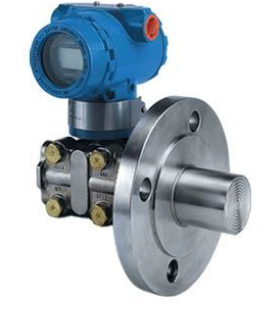

法蘭型差壓變送器

一、產品特點：

      3351法蘭式壓力變送器是采用國外應用最廣泛，技術最成熟的電容式傳感器芯體，并引進國外全套生產工藝和技術，嚴格執行質量管理體系9001:2000標準，生產出的最新型系列化壓力/差壓送器。產品模塊化設計和全貼片封裝，多款精致獨特的塑料模具配以先進的激光雕刻手段，使得產品更加緊湊完美。
  3351法蘭式壓力變送器針對國內不同用戶的要求，智能系列通過就地按鈕，可現場調零或重新標定量程，通過手操器或通訊軟件還可實現無源標定和數據組態。根據用戶的特殊需求，智能化系列最大可達到寬量程比（100：1）和高精度（0.075%）。
2、3351法蘭式壓力變送器技術參數
★ 精度：
   數字信號：±0.05%
   模擬信號：±0.075% 至±0.2%
   微量程（≤1. 5 kP a）：± 0 .2 %
注意：對于＜10:1 的量程，精度≤±0.2%
   環境溫度影響/28℃
   量程比1:1至10:1：≤±0.2%
   微量程（≤1.5kP a）：± 0.5%
★ 安裝位置影響
   零點最多影響250Pa，可修正掉，無量程影響。
★綜合性能（基于參考精度、環境溫度、靜壓影響等綜合誤差）在變送器1:1量程，28℃溫度變化，6.9MPa，靜壓下為±0.25%。
★ 振動影響（微量程除外）
  在管道安裝過程條件相關的任意軸向上進行15至2000Hz測試小于 ±0.1%F.S
★ 電源影響
   小于0.005%/V
★ 靜壓影響（差壓變送器）
   零點誤差（可在靜壓下消除）
   靜壓從0～13.7MPa，±0.2%/6.9MPa
   靜壓超過13.7MPa，±0.5%/6.9MPa
★ 量程誤差
   ±0.25%/6.9MPa
★ 穩定性
   12 個月，±0.2%F.S，在溫度變化28℃，
   靜壓最大為6.9MPa，量程1:1 條件下。
★ 使用溫度
   -20℃～+85℃
★ 貯藏溫度
   -40℃～+104℃
★ 相對濕度
   0～100%
★ 物理性能
   重量：約3.5kg（標準配置，不帶安裝附件）
   高度：190mm
   電纜穿線孔 M20×1.5或NPT1/2
★ 引壓連接
   引壓孔 1/4NPT內錐管螺紋
   引壓螺釘：M10 ×1.5，間距41.3mm
★ 射頻干擾影響
   20至1000MHz，1米條件下，±0.1%F.S
★ 絕緣強度及反向保護
   正、負接線端子與殼體之間50Hz、100Vpp
   歷時一分鐘無飛弧現象。反接24VDC無損壞。
★ 供電電壓
   12V～45VDC（標準為24VDC，無負載可工作于16VDC，
   帶數字指示表頭供電電壓不低于12VDC）
★ 排氣/排液閥
   316L、哈氏C-276或蒙乃爾可選
★ 傳感器連接O型環
   丁晴橡膠密封圈、聚四氟密封圈、金屬密封圈
★ 電子殼體及涂層
   低í?鋁合金、陽極氧化、噴涂聚氨脂
★ 傳感器灌充液
   硅油、氟油
★ 表蓋及顯示盒
   10mm鋼化玻璃、丁晴橡膠密封
★ 總體防護性能符合：IP6 7（相關參數）
★ 隔爆、本安認證
   本安型“i ”,符合GB3836.1-2000、GB3836.4-2000
   防爆等級：EXiaIICT6
   隔爆型“d ”,符合GB3836.1-2000、GB3836.2-2000
   防爆等級：EXdIICT6
3、3351法蘭式壓力變送器應用
◆ 石油/石化/化工
   * 與節流孔板配套，提供精確的流量測量和控制。
   * 可測量管道和貯罐的壓力和液位。
◆ 電力/城市煤氣/其它公司事業
   * 要求高穩定度和高精度的測量等場合。
◆ 紙漿和造紙
   * 用于要求耐化學液體、耐腐蝕性液體之類的變送器。
◆ 鋼鐵/有色金屬/陶瓷
   * 用于爐膛壓力測量等要求高穩定性，高精度測量等場合。
   * 用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場合。
◆ 機械/造船
   * 用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場合
